Автомобиль Toyota Rav4 (Тойота Рав4)

Все автомобили » Toyota Rav4 (Тойота Рав4) .

17.2 Схемы 11-20

17.2. Схемы 11-20

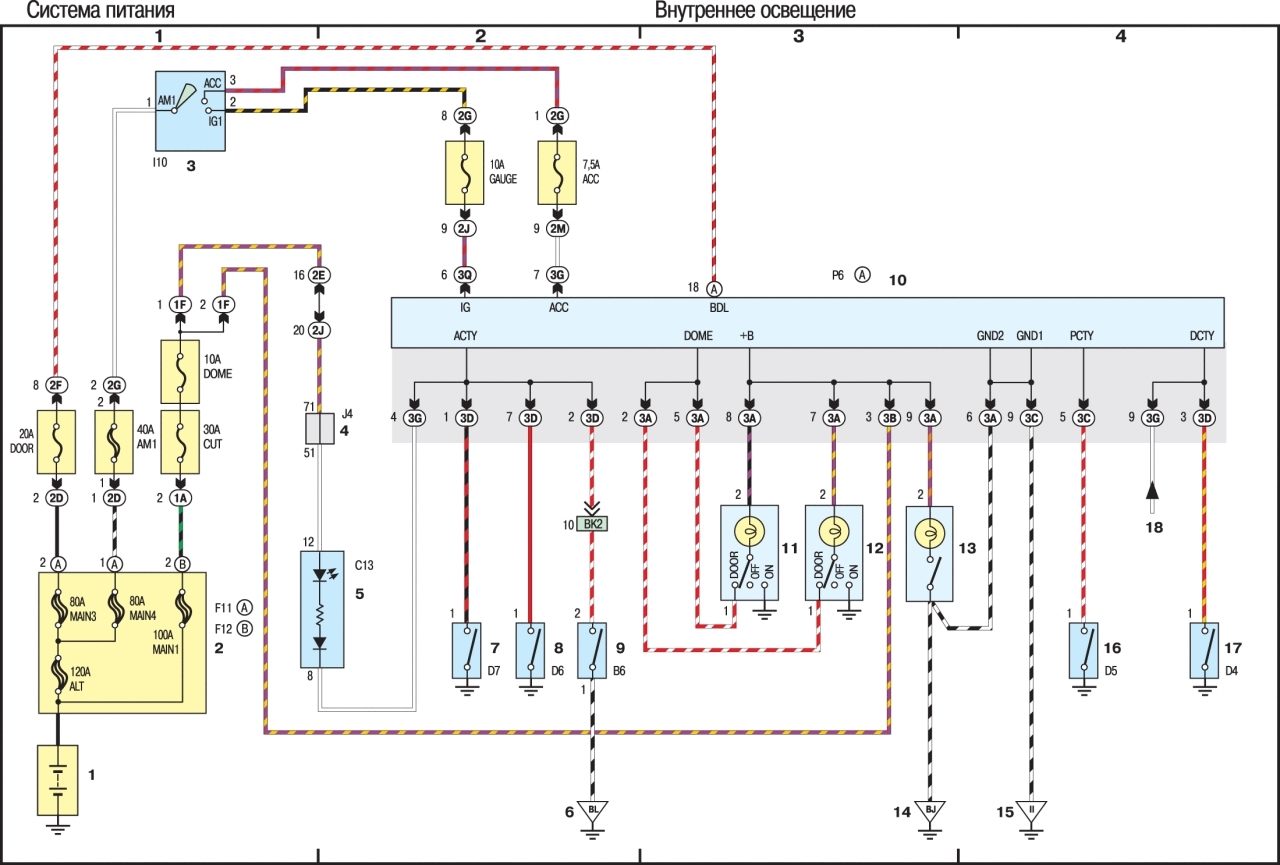

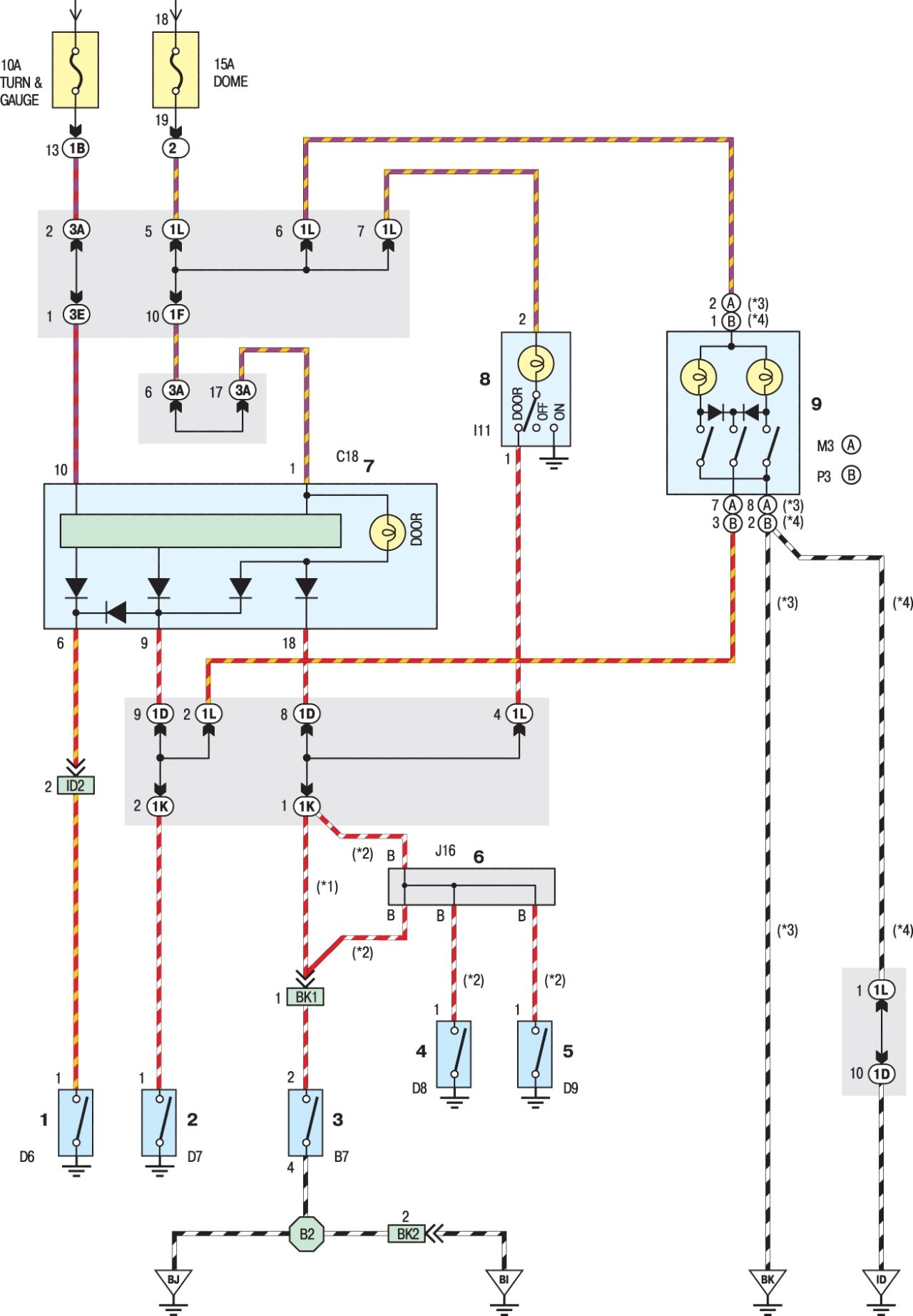

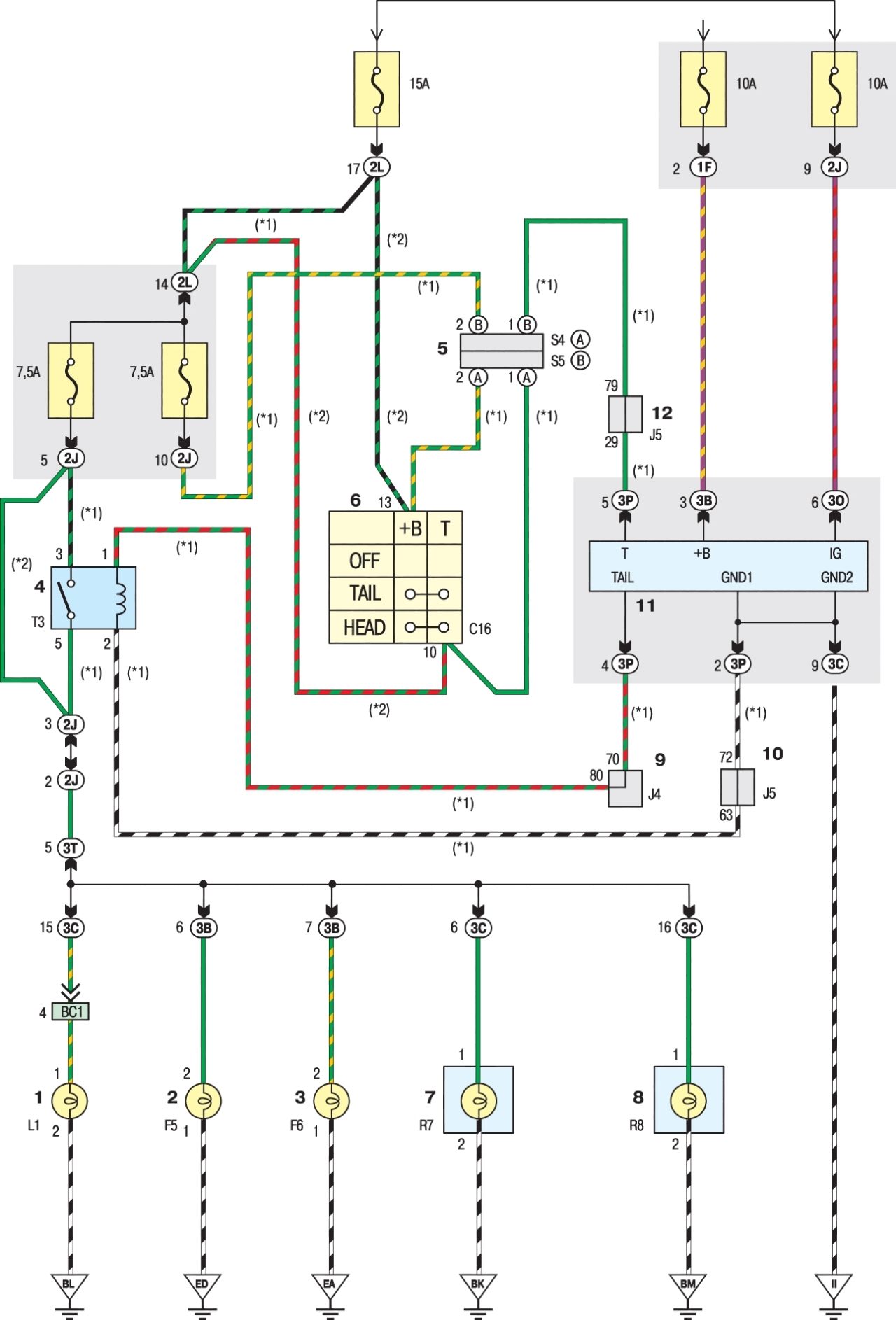

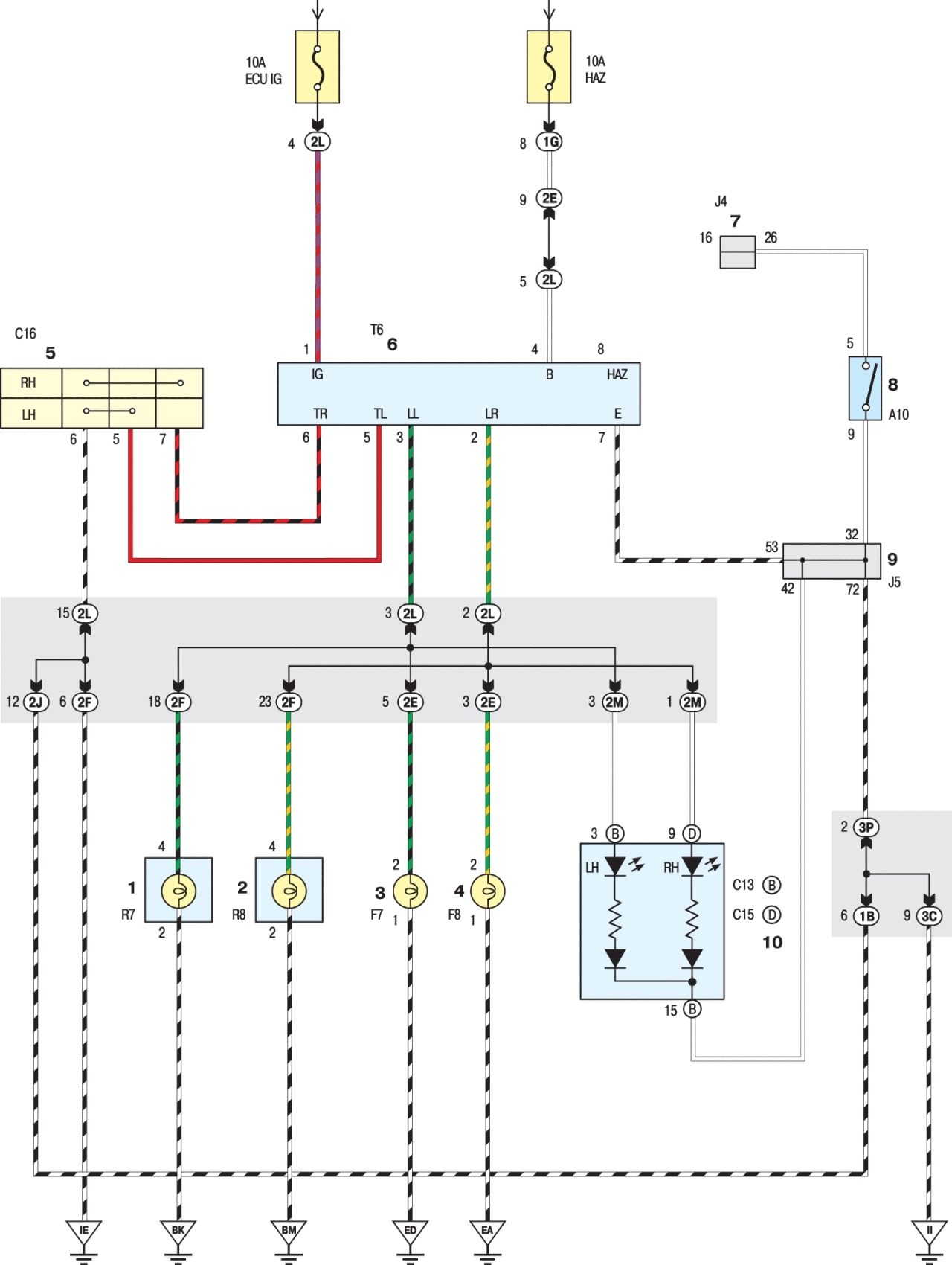

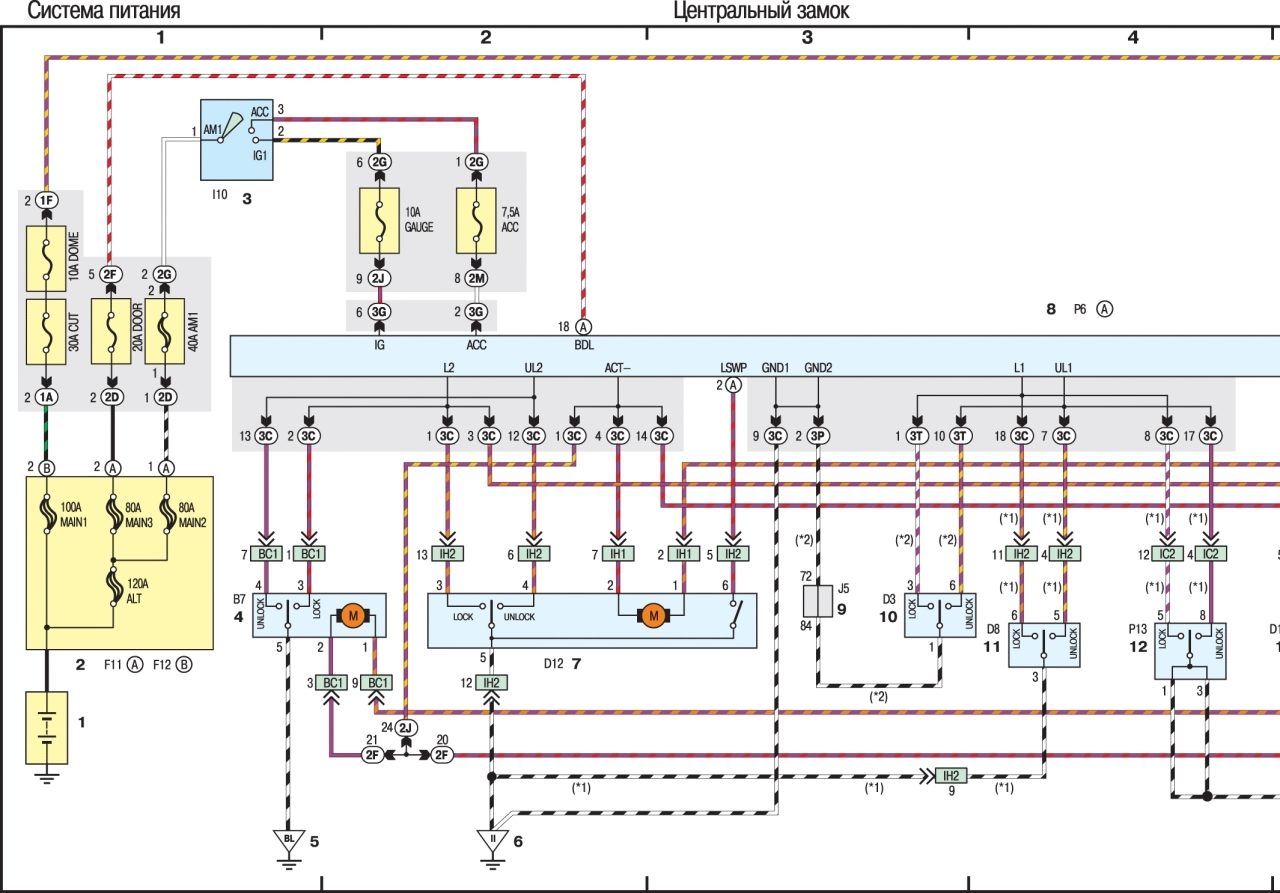

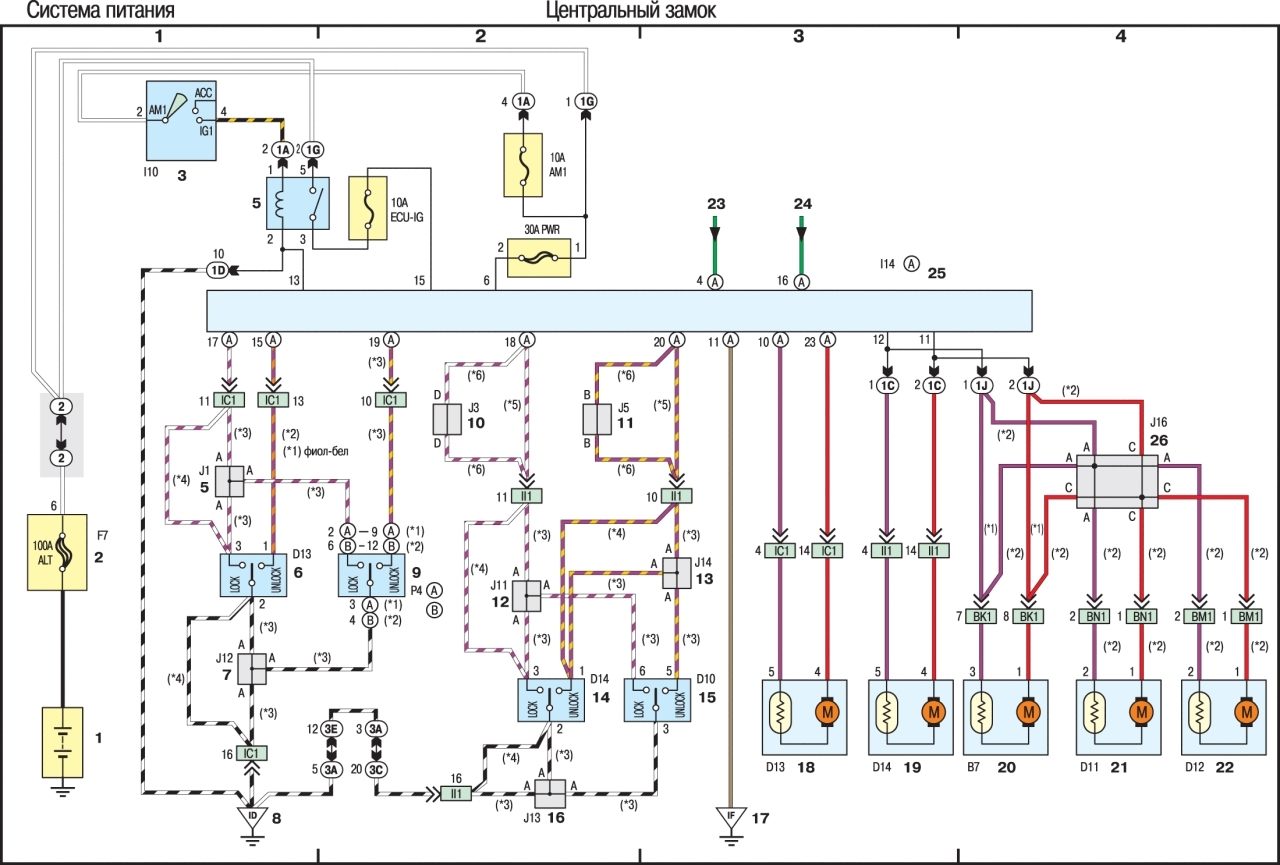

Схема 11 Схема 12 Схема 13 Схема 14 Схема 15 Схема 16 Схема 17 Схема 18 Схема 19 Схема 20
